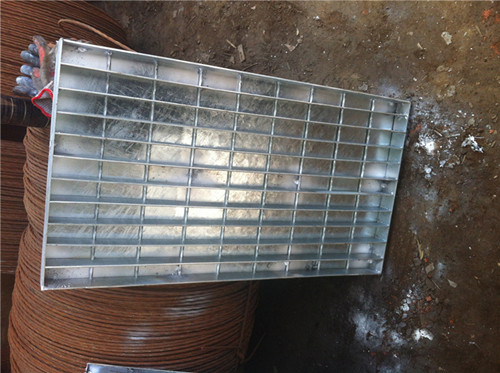

镀锌钢格板产品经长时间运输后，在原本光亮平滑的产品表面上出现大量白色或灰色粉末，产品发黑，严重的地方甚至出现了锈斑。实际上，新镀好的镀锌钢格板以密排堆放的方式在潮湿和通风不好的环境中储存和运输时，在镀层表面会形成白色或灰色的粉状腐蚀产

物，这就是所说的白锈。

钢格板腐蚀的原因;
         1.室内空气湿度高；
         2.成品未干燥而人库；
          3.钢格板锌层表面上冷凝有一层水膜，当空气中水分含量达到60%时或在85~95%范围内，以及PH<6，其腐蚀反应较为剧烈。当水温度高达70℃左右时，其对镀锌层腐蚀速度最快。
预防钢格板白锈的方法:
       1.钢格板堆放时，表面不能有凝结水。运输时，尤其海运包装一定要好。
       2.仓库中应保持空气流通，空气相对湿度不应在60%或85~95%的范围内。
       3.钢格板堆放不要有有害气体及过多的灰尘。
       4.将镀锌钢格板表面进行涂油、钝化处理。
出现白锈后的处理措施:
       在大多数情况下,白锈并不表明钢格板镀层已严重破坏,也并不一定意味着镀锌钢格板的使用寿命会减少。发生白锈后,应将原先密堆的镀件摆开以使其表面迅速变干,并立即检查。

白锈轻微时：

   当镀锌钢格板表面的白锈较轻微时,应用干布擦去锈迹。因为在潮湿的环境下,钢格板表面非常轻微的白锈也可能妨碍碱式碳酸锌腐蚀产物保护膜的形成。

白锈中度或者重度时：
      中度到重度腐蚀的钢格板可用硬毛刷来清除,不能用钢丝刷。在清除白锈后必须检查产生白锈部位镀层厚度,以确保留有足够的镀锌层保护。
 存放很久的白锈钢格板：

   在存放很久的有白锈的钢格板上,典型的白色和灰色的腐蚀产物可能会变黑。当这种情况出现时，就说明大量的镀锌层已经被腐蚀,使用寿命会降低。在极端的情况下,由于在恶劣的环境中长期存放,形成了严重的白色沉积物或红锈,它已损害钢格板的使用寿命,就必须重镀或按相关标准规定的方法做局部修补。
